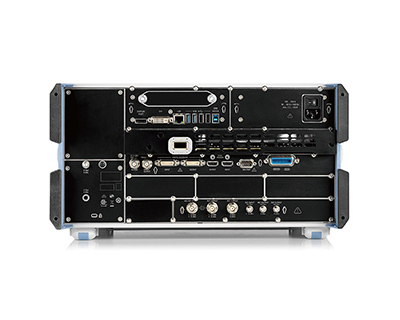

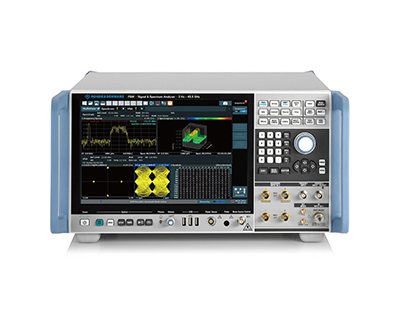

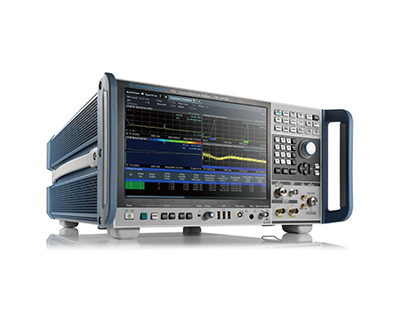

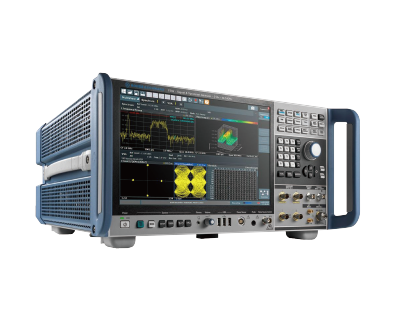

產品名稱: | 信號與頻譜分析儀 R&S?FSW |
---|---|
產品型號: | R&S?FSW |
產品品牌: | 德國 - 羅德與施瓦茨 |
產品特色: | ? 頻率范圍 2Hz~90GHz (500GHz)? 相位噪聲低至-143dBc? 最高8.3GHz內部分析帶寬? 60dBc無雜散動態范圍,對于2GHz分析帶寬? SCPI 記錄器簡化代碼生成? 可并行運行和顯示多個測量應用 |
R&S?FSW 信號與頻譜分析儀
型號 | 頻率范圍 | 相位噪聲 | 分析帶寬 |
R&S?FSW8 | 2Hz~8GHz | < -136dBc(1Hz)(f = 1GHz,10kHz偏置) | 512MHz |
R&S?FSW13 | 2Hz~13.6GHz | < -136dBc(1Hz)(f = 1GHz,10kHz偏置) | 512MHz |
R&S?FSW26 | 2Hz~26.5GHz | < -136dBc(1Hz)(f = 1GHz,10kHz偏置) | 2000MHz |
R&S?FSW43 | 2Hz~43.5GHz | < -136dBc(1Hz)(f = 1GHz,10kHz偏置) | 8312MHz |
R&S?FSW50 | 2Hz~50GHz | < -136dBc(1Hz)(f = 1GHz,10kHz偏置) | 8312MHz |
R&S?FSW67 | 2Hz~67GHz | < -136dBc(1Hz)(f = 1GHz,10kHz偏置) | 8312MHz |
R&S?FSW85 | 2Hz~85GHz/90GHz | < -136dBc(1Hz)(f = 1GHz,10kHz偏置) | 8312MHz |
R&S?FSW 信號與頻譜分析儀 —— 選件
一、硬件選件 | |
性能 | |
產品 | 描述 |
R&S?FSW-B4 | OCXO 精密頻率參考 |
R&S?FSW-B8 | 分辨率帶寬超過10MHz,適用于 R&S?FSW43 / R&S?FSW50 / R&S?FSW67 / R&S?FSW85,需要出口許可證 |
R&S?FSW-B8 | 分辨率帶寬超過10MHz,適用于R&S?FSW8 / R&S?FSW13 / R&S?FSW26 |
R&S?FSW-B8E | 40MHz分辨率帶寬 |
R&S?FSW-B13 | 用于諧波測量的高通濾波器 |
R&S?FSW-B25 | 電子衰減器,1dB步長,適用于R&S?FSW8 / R&S?FSW13 / R&S?FSW26 |
R&S?FSW-B90G | 頻率擴展,90GHz,僅適用于 R&S?FSW85; 頻率超過85GHz時無預選 |
前置放大器 | |
產品 | 描述 |
R&S?FSW-B24 | 射頻前置放大器,100kHz~13.6GHz,適用于R&S?FSW8 / R&S?FSW13 |
R&S?FSW-B24 | 射頻前置放大器,100kHz~26.5GHz,適用于R&S?FSW26 |
R&S?FSW-B24 | 射頻前置放大器,100kHz~43.5GHz,適用于R&S?FSW43 / R&S?FSW67; 無需出口許可證 |
R&S?FSW-B24 | 射頻前置放大器,100kHz~50GHz,適用于R&S?FSW50,無需出口許可證 |
R&S?FSW-B24 | 射頻前置放大器,100kHz~50GHz,適用于R&S?FSW50,需要出口許可證 |
R&S?FSW-B24 | 射頻前置放大器,100kHz~67GHz,適用于R&S?FSW67,無需出口許可證 |
R&S?FSW-B24 | 射頻前置放大器,100kHz~67GHz,適用于R&S?FSW67,需要出口許可證 |
分析帶寬 | |
產品 | 描述 |
R&S?FSW-B40 | 40MHz分析帶寬 |
R&S?FSW-B80 | 80MHz分析帶寬 |
R&S?FSW-B160 | 160MHz分析帶寬 |
R&S?FSW-B320 | 320MHz分析帶寬 |
R&S?FSW-B512 | 512MHz分析帶寬 |
R&S?FSW-B1200 | 1200MHz分析帶寬,不適用于R&S?FSW8和R&S?FSW13。不與R&S?FSW-B2000 一起提供 |
R&S?FSW-B2001 | 2000MHz分析帶寬,不適用于R&S?FSW8和R&S?FSW13。不與R&S?FSW-B2000 一起提供 |
R&S?FSW-B4001 | 4400MHz分析帶寬,不適用于R&S?FSW8、R&S?FSW13和R&S?FSW26 |
R&S?FSW-B6001 | 6400MHz分析帶寬,不適用于R&S?FSW8、R&S?FSW13和R&S?FSW26 |
R&S?FSW-B8001 | 8312MHz分析帶寬,不適用于R&S?FSW8、R&S?FSW13和R&S?FSW26 |
R&S?FSW-B2000 | 2GHz分析帶寬,需要R&S?RTO2044 / R&S?RTO1044示波器。不適用于R&S?FSW8和R&S?FSW13 |
R&S?FSW-B5000 | 5GHz分析帶寬,適用于R&S?FSW85。需要R&S?RTO2064示波器。不與R&S?FSW-B2000 一起提供 |
R&S?FSW-B5000 | 5GHz分析帶寬,適用于R&S?FSW43。需要R&S?RTO2064示波器。不與R&S?FSW-B2000 一起提供 |
外部混頻 | |
產品 | 描述 |
R&S?FSW-B21 | 用于外部混頻器的本振/中頻接頭,適用于R&S?FSW26 / R&S?FSW43 / R&S?FSW50 / R&S?FSW67 |
R&S?FSW-B21 | 用于外部混頻器的本振/中頻接頭,適用于R&S?FSW85 |
數字基帶 | |
產品 | 描述 |
R&S?FSW-B17 | 數字基帶接口 |
R&S?FSW-B517 | 數字IQ 40G流式輸出接口,需要R&S?FSW-B512 / -U512 / -B1200 / -U1200 / -B2001 / -U2001 / -B800R |
R&S?FSW-B1017 | 數字IQ 40G流式輸出接口,1GHz,需要R&S?FSW-B1200 / -U1200 / -B2001 / -U2001 / -B800R |
模擬基帶 | |
產品 | 描述 |
R&S?FSW-B71 | 模擬基帶輸入,40MHz分析帶寬,適用于R&S?FSW8 / R&S?FSW13 |
R&S?FSW-B71 | 模擬基帶輸入,40MHz分析帶寬,適用于R&S?FSW26 / R&S?FSW43 / R&S?FSW50 |
R&S?FSW-B71 | 模擬基帶輸入,40MHz分析帶寬,適用于R&S?FSW67 |
R&S?FSW-B71 | 模擬基帶輸入,40MHz分析帶寬,適用于R&S?FSW85 |
R&S?FSW-B71E | 80MHz分析帶寬,用于模擬基帶輸入,需要R&S?FSW-B71 |
R&S?FSW-B2071 | 示波器基帶輸入 |
I/Q內存擴展 | |
產品 | 描述 |
R&S?FSW-B106 | I/Q內存擴展,6GB,需要R&S?FSW-B160 / ?U160 / ?B320 |
R&S?FSW-B108 | I/Q內存擴展,8GB,需要R&S?FSW-B1200、R&S?FSW-B2001或R&S?FSW-B800R |
R&S?FSW-B124 | I/Q內存擴展,24GB,需要R&S?FSW-B4001、R&S?FSW-B6001或R&S?FSW-B8001 |
附件 | |
產品 | 描述 |
R&S?FSW-B10 | 外部發生器控件 |
R&S?FSW-B18 | 備用固態驅動器(可移動硬盤) |
二、測量應用選件 | |
蜂窩系統 | |
產品 | 描述 |
R&S?FSW-K10 | GSM/EDGE/EDGE Evolution/VAMOS 測量 |
R&S?FSW-K72 | 3GPP FDD (WCDMA) 基站測量(包括HSDPA和HSDPA+) |
R&S?FSW-K73 | 3GPP FDD (WCDMA) 移動臺測量(包括HSUPA和HSUPA+) |
R&S?FSW-K76 | TD-SCDMA基站測量 |
R&S?FSW-K77 | TD-SCDMA用戶設備測量 |
R&S?FSW-K82 | CDMA2000 基站測量 |
R&S?FSW-K83 | CDMA2000 移動臺測量 |
R&S?FSW-K84 | 1xEV-DO 基站測量 |
R&S?FSW-K85 | 1xEV-DO 移動臺測量 |
R&S?FSW-K100 | UTRA/LTE FDD 基站測量 |
R&S?FSW-K101 | EUTRA/LTE FDD 用戶設備測量 |
R&S?FSW-K102 | EUTRA/LTE advanced和MIMO測量(下行鏈路) |
R&S?FSW-K103 | EUTRA/LTE Advanced 上行鏈路測量 |
R&S?FSW-K104 | EUTRA/LTE TDD 基站測量 |
R&S?FSW-K105 | EUTRA/LTE TDD 上行鏈路測量 |
R&S?FSW-K106 | EUTRA/LTE NB-IoT 下行鏈路測量 |
R&S?FSW-K118 | VERIZON 5GTF 下行鏈路測量 |
R&S?FSW-K119 | VERIZON 5GTF 上行鏈路測量 |
R&S?FSW-K144 | 5G-NR 下行鏈路測量 |
R&S?FSW-K145 | 3GPP 5G-NR 上行鏈路測量 |
R&S?FSW-K147 | 5G NR ACLR/SEM/EVM 組合測量,需要 R&S?FSW-K144 |
R&S?FSW-K148 | 針對上行鏈路/下行鏈路的5G NR第16版擴展測量 |
無線 | |
產品 | 描述 |
R&S?FSW-K149 | 高速脈沖超寬帶測量 |
R&S?FSW-K91 | WLAN 802.11a/b/g測量 |
R&S?FSW-K91N | WLAN 802.11n測量 |
R&S?FSW-K91AC | WLAN 802.11ac測量 |
R&S?FSW-K91AX | WLAN 802.11ax 量 |
R&S?FSW-K91BE | WLAN 802.11be 測量 |
R&S?FSW-K91P | WLAN 802.11p測量 |
R&S?FSW-K95 | WLAN 802.11ad 測量 |
R&S?FSW-K97 | WLAN 802.11ay測量 |
通用 | |
產品 | 描述 |
R&S?FSW-K7 | 調幅/調頻/調相模擬調制分析 |
R&S?FSW-K18 | 放大器測量 |
R&S?FSW-K18D | 直接DPD測量 |
R&S?FSW-K18F | 頻率響應和群延時測量 |
R&S?FSW-K18M | 記憶多項式DPD(需要 R&S?FSW-K18 和 R&S?FSW-K18D 選件) |
R&S?FSW-K30 | 噪聲系數測量 |
R&S?FSW-K40 | 相位噪聲測量 |
R&S?FSW-K50 | 雜散測量 |
R&S?FSW-K54 | EMI測量,電磁干擾的檢測、分類和消除 |
R&S?FSW-K54CAL | 適用于R&S?FSW-K54的CISPR校準 |
R&S?FSW-K70 | 矢量信號分析 |
R&S?FSW-K70M | 多調制分析 |
R&S?FSW-K70P | PRBS 碼率測量 |
R&S?FSW-K96 | OFDM信號分析,靈活分析精確到比特級的自定義OFDM和DFT-OFDM (SC-FDMA)信號 |
R&S?FSW-K544 | 使用SnP文件的用戶自定義頻率校正,校正測量裝置的頻率響應(幅度和相位) |
雷達 | |
產品 | 描述 |
R&S?FSW-K6 | 脈沖測量 |
R&S?FSW-K6S | 時間旁瓣測量,需要R&S?FSW-K6選件 |
R&S?FSW-K60 | 瞬態測量應用 |
R&S?FSW-K60C | 瞬態線性調頻測量 |
R&S?FSW-K60H | 瞬態跳頻測量,需要R&S?FSW-K60選件 |
航空電子 | |
產品 | 描述 |
R&S?FSW-K15 | VOR / ILS測量 |
衛星系統 | |
產品 | 描述 |
R&S?FSW-K17 | 多載波群延時測量 |
R&S?FSW-K17S | 群延時子跨度測量,需要R&S?FSW-K17、R&S?FSW-B512、R&S?FSW-B512R、R&S?FSW-B1200、R&S?FSW-B2001、R&S?FSW-B800R、R&S?FSW-B4001、R&S?FSW-B6001 或 R&S?FSW-B8001 |
R&S?FSW-K19 | 噪聲功率比測量 |
R&S?FSW-K201 | OneWeb 反向鏈路測量 |
有線數據 | |
產品 | 描述 |
R&S?FSW-K192 | DOCSIS 3.1 OFDM下行 |
R&S?FSW-K193 | DOCSIS 3.1 OFDMA上行 |
三、儀器安全 | |
產品 | 描述 |
R&S?FSW-K980 | 健康與使用監控,適用于R&S?FSW的服務 |
R&S?FSW-B33 | USB 大容量存儲器寫保護 |
R&S?FSW-K33 | 固態驅動器安全寫保護 |
四、實時分析 | |
產品 | 描述 |
R&S?FSW-B512R | 實時頻譜分析儀,512MHz,POI ≤15μs,含512MHz分析帶寬和200MHz 中頻濾波器。需要出口許可證 |
R&S?FSW-B800R | 實時頻譜分析儀,800MHz,POI ≤15μs,含2000MHz 分析帶寬。不與R&S?FSW-B2000 一起提供。需要出口許可證 |
R&S?FSW-K161R | 160MHz 實時測量應用,POI ≤15μs,需要FSW-B160或FSW-B320,不適用R&S?FSW-B512/-B512R/-B1200/-B2001/-B800R |
R&S?FSW-K512RE | 512MHz實時測量應用,POI >15μs,需要R&S?FSW-B512 |
R&S?FSW-K800RE | 800MHz 實時測量應用,POI >15μs,需要R&S?FSW-B1200或R&S?FSW-B2001 |
五、電腦軟件 | |
電腦軟件 | |
產品 | 描述 |
R&S?VSE | 將羅德與施瓦茨強大的信號分析體驗和功能應用于電腦和云端 |
R&S?VSE-K544 | 使用SnP文件的用戶自定義頻率校正 |
R&S?FSPC | Licence Dongle |
R&S?FSPC-FL | 浮動許可加密狗 |
R&S?VSE-SWM | 軟件維護 |
雷達 | |
產品 | 描述 |
R&S?VSE-K6 | 脈沖測量應用 |
R&S?VSE-K60 | 瞬態測量、瞬態分析 |
R&S?VSE-K60C | 瞬態線性調頻測量、瞬態分析,需要R&S?VSE-K60 |
R&S?VSE-K60H | 瞬態跳頻測量、瞬態分析,需要 R&S?VSE-K60 |
通用 | |
產品 | 描述 |
R&S?VSE-K7 | 模擬調制分析(調幅/調頻/調相),針對單載波的調幅/調頻/調相分析 |
R&S?VSE-K70 | 矢量信號分析 |
R&S?VSE-K96 | OFDM 信號分析 |
R&S?VSE-K18 | 放大器測量 |
R&S?VSE-K18D | 直接DPD測量 |
R&S?VSE-K18F | 頻率響應測量 |
R&S?VSE-K18M | 記憶多項式DPD |
R&S?VSE-K70M | 多調制分析,需要R&S?VSE-K70選件 |
R&S?VSE-K70P | PRBS 誤碼率測量,需要R&S?VSE-K70選件 |
蜂窩系統 | |
產品 | 描述 |
R&S?VSE-K10 | GSM測量,GSM / EDGE / EDGE Evolution |
R&S?VSE-K72 | 3GPP FDD測量,WCDMA信號分析 |
R&S?VSE-K100 | EUTRA/LTE FDD上行鏈路和下行鏈路測量應用,LTE信號分析 |
R&S?VSE-K102 | EUTRA/LTE advanced和MIMO(下行鏈路),LTE信號分析 |
R&S?VSE-K104 | EUTRA/LTE TDD上行鏈路和下行鏈路測量應用,LTE信號分析 |
R&S?VSE-K106 | EUTRA/LTE,窄帶IoT分析 |
R&S?VSE-K144 | 5G NR 上行鏈路和下行鏈路測量應用 |
R&S?VSE-K175 | O-RAN 測量 |
無線 | |
產品 | 描述 |
R&S?VSE-K91 | IEEE 802.11a/b/g測量,WLAN信號分析 |
R&S?VSE-K91P | IEEE 802.11p測量,WLAN信號分析 |
R&S?VSE-K91N | IEEE 802.11n測量,WLAN信號分析 |
R&S?VSE-K91AC | IEEE 802.11ac測量,WLAN信號分析 |
R&S?VSE-K91AX | IEEE 802.11ax測量,WLAN信號分析 |
R&S?VSE-K149 | HRP UWB測量 |
六、推薦的附件 | |
外部混頻器 | |
產品 | 描述 |
FS-Z60 | 諧波混頻器,40GHz~60GHz(U頻段) |
FS-Z75 | 諧波混頻器,50GHz~75GHz(寬帶信號分析) |
FS-Z90 | 諧波混頻器,60GHz~90GHz(寬帶信號分析) |
FS-Z110 | 諧波混頻器,75GHz~110GHz(寬帶信號分析) |
FS-Z140 | 諧波混頻器,90GHz~140GHz |
FS-Z170 | 諧波混頻器,110GHz~170GHz |
FS-Z220 | 諧波混頻器,140GHz~220GHz |
FS-Z325 | 諧波混頻器,220GHz~325GHz |
FS-Z500 | 諧波混頻器,325GHz~500GHz |
噪聲源 | |
產品 | 描述 |
R&S?FS-SNS18 | 智能噪聲源,10MHz~18GHz |
R&S?FS-SNS26 | 智能噪聲源,10MHz~26.5GHz |
R&S?FS-SNS40 | 智能噪聲源,100MHz~40GHz |
R&S?FS-SNS55 | 智能噪聲源,100MHz~55GHz |
R&S?FS-SNS67 | 智能噪聲源,100MHz~67GHz |
